GC-MS 6800密闭空间空气质量评价解决方案
发布日期：2018/7/9 12:52:55 点击次数：40880
随着社会的发展，密闭空间的应用日益广泛，在娱乐设施方面尤为突出。非金属材料因其物化性能优越，在密闭空间的搭建中必不可少，因其使用过程中会释放出各种有毒、有害的挥发性有机化合物（VOCs），所以成为重要的VOCs污染源。通过气相色谱分离和电子轰击电离源（EI）全扫描模式，气相色谱质谱联用仪可以对VOCs进行分析，为监控密闭空间空气质量提供依据。
1.仪器简介
GC-MS 6800是尊龙凯时人生就是博仪器精心打造的一款高性价比气相色谱质谱联用仪，具有完全的自主知识产权，拥有多项技术，可广泛应用于高分子材料、环境保护、电子电器、医药、石油化工、食品安全、纺织皮革等多行业中有害物质的检测。

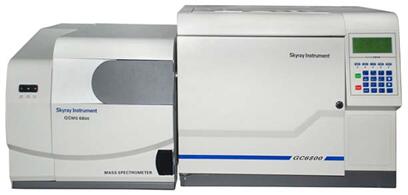

图1 GC-MS 6800气相色谱质谱联用仪外观图
2．实验部分
2.1 测试原理
采用固体吸附剂富集密闭空气中的VOCs，将吸附管置于热脱附仪器中。经气相色谱分离后，用质谱进行检测。通过与待测目标物标准质谱图相比较和保留时间进行定性，外标法定量。
2.1 主要仪器设备、耗材和试剂
GC-MS 6800 气相色谱质谱联用仪，配有EI（尊龙凯时人生就是搏(中国)有限公司官网
）；
TD-100热脱附仪（Markes）；
6种苯系物标准品（1000μg/ml，甲醇溶液，北京坛墨质检科技有限公司）；
甲醇（HPLC级，Merck）；
氦气，纯度≥99.999%（空气化工）；
空气采样泵（北京市劳动保护科学研究所）。
2.2 仪器测试条件
传输线温度：130℃：吸附管初始温度：35℃：吸附管脱附温度：325℃：吸附管脱附时间：3min;聚焦管脱附温度：325℃;聚焦管脱附时间：5min;一级脱附流量：40mL/min；聚焦管老化温度：350℃；干吹流量：40ml/min;干吹时间：2min。
色谱柱： DB-624，30m×0.25mm×1.4μm （Agilent）；
柱箱程序升温条件：初始温度50℃，25℃/min 升至230℃保持8min；
气质接口温度：230℃；
离子源温度：230℃；
载气流速：1.0mL/min；
电离方式：EI；电离能量：70eV；
溶剂切除时间：4min；
测定方式：TIC（FULL SCAN）定性（扫描范围：40-350amu）。
3．测试结果
3.1 6种目标物组分定性结果
图2. 6种目标物总离子流色谱图
1 .苯 2.甲苯 3. 乙苯 4. 对间二甲苯 5. 邻二甲苯
苯质谱图
甲苯质谱图
乙苯质谱图
对二甲苯质谱图
间二甲苯质谱图
邻二甲苯质谱图
表1. 各目标物基本测试信息
|
化合物
|
CAS号
|
特征离子
|
|
苯
|
71-43-2
|
77，78，91
|
|
甲苯
|
108-88-3
|
91，92，65
|
|
乙苯
|
100-41-4
|
91，105，106
|
|
对二甲苯
|
106-42-3
|
91，105，106
|
|
间二甲苯
|
108-38-3
|
91，105，106
|
|
邻二甲苯
|
95-47-6
|
91，105，106
|
3.2 样品测试
以常见的KTV点唱室为例，在其密闭的空间中，抽取10L气体，用吸附管收集。经热脱附仪进入GCMS进行分析。
图3. 密闭空间中气体总离子流色谱图
1 . 苯 2. 甲苯 3. 乙苯 4.对间二甲苯 5.邻二甲苯
|
项目
|
含量 mg/m3
|
限量 mg/m3
|
|
苯
|
0.007
|
0.110
|
|
甲苯
|
0.098
|
0.200
|
|
乙苯
|
0.024
|
0.200
|
|
二甲苯
|
0.024
|
0.200
|
|
TVOC
|
1.317
|
0.600
|
结果表明，该KTV点唱室中苯系物均在限量以内，但是TVOC已经超过的国家限量的2倍以上，故认定该KTV点唱室室内空气质量不合格。
4. 总结
GC-MS 6800测试密闭空间中的VOCs，采用热脱附解析作为前处理方式，方法稳定可靠，灵敏度较高，有很好的重现性，能够对样品进行准确定性和定量，为监控密闭空间空气质量提供依据。
5. 引用文献
[1] GB/T18883-2002 室内空气质量标准
[2] HJ-644-2013环境空气 挥发性有机物的测定 吸附管热脱附气相色谱质谱法
[3] GB
50325-2010（2013版） 民用建筑工程室内环境污染控制规范
